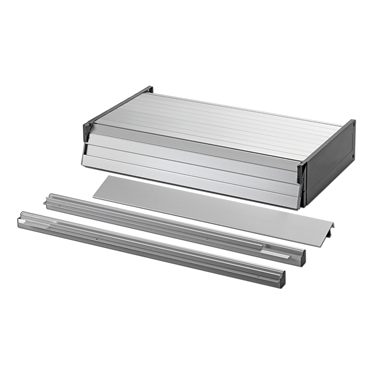

Manuelles Modul für massive Alu-Light Matten (vertikaler oder horizontaler Lauf)
Die Alu-Light Box ist extra für die leichte, aus massivem Aluminium gefertigte Rollladenmatte Alu-Light konzipiert worden. Das System ist für einen nachträglichen Einbau geeignet. Als Mechanik ist eine Federwelle mit integriertem Gewichtsausgleich verbaut. Im Hinblick auf die Laufrichtung kann hier zwischen vertikal und horizontal gewählt werden. In Standardmaßen ist das System sogar lagermäßig verfügbar.

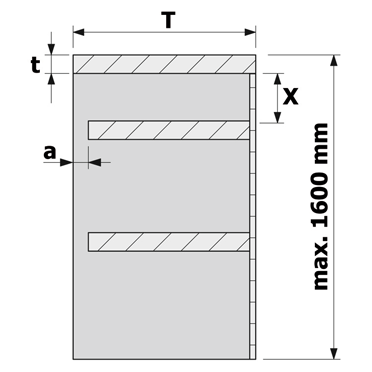

Planungshinweise
T:
innenliegend min. 315 mm / vorgesetzt min. 300 mm
a:
innenliegend min. 30 mm / vorgesetzt min. 13 mm (bei Schlössern ggf. mehr)
Breite (Außenkorpusmaß):
max. 1200 mm / min. 400 mm
Weitere Maße auf Anfrage
Schrankhöhe
Maße X
Seitenstärke t 16 mm Führung vorgesetzt
Seitenstärke t 18 mm Führung vorgesetzt
Seitenstärke t 19 mm Führung vorgesetzt oder innenliegend
250 – 650 mm
X = 103 mm
X = 101 mm
X = 100 mm
651 - 1200 mm
X = 123 mm
X = 121 mm
X = 120 mm
1201 - 1600 mm
X = 137 mm
X = 135 mm
X = 134 mm

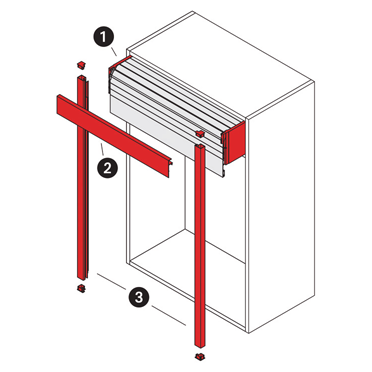

Montagehinweise
In nur 4 einfachen Schritten eingebaut. Ohne fräsen.
Montage - so einfach geht’s:
Lisene auf die Seitenteile der Box aufclipsen
Box zur Hälfte in den Schrankkorpus einschieben
Führungsprofile rechts und links auf Seitenteile der Box aufschieben
Die Box komplett einschieben und Führungsprofile an der Schrankwand anschrauben
