Türbänder

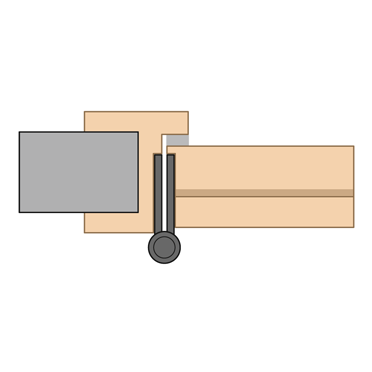

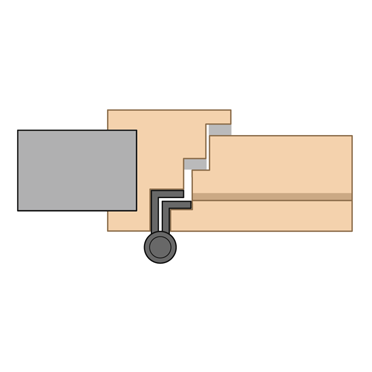

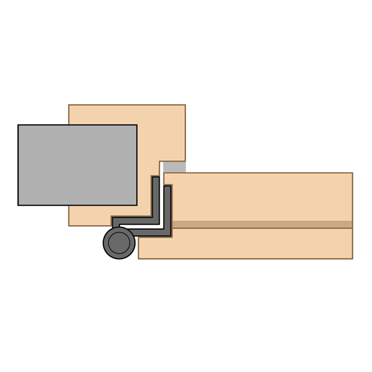

Die Seite der Zarge, an der die Tür mit den Türbändern angeschlagen ist, bestimmt die Drehrichtung einer Tür.

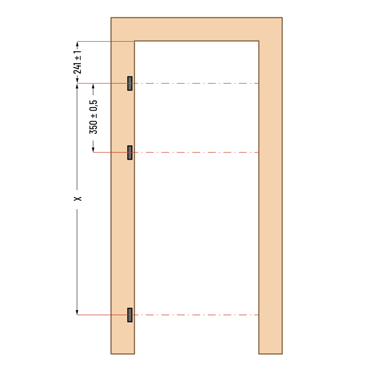

Als gestrichelte Linie in unserer technischen Zeichnung dargestellt sieht man die sogenannte Bandbezugslinie. Es handelt sich hierbei um eine imaginäre Linie zur Bestimmung der Höhe, auf der die Türbänder angebracht werden. Die obere Bandbezugslinie hat nach DIN 18101 immer den Abstand 241 ± 1 mm. Bei Türen mit zwei Bändern richtet sich die Türbandlinie des unteren Bandes nach der Höhe des Türblatts. Bei Türen mit drei Bändern ist der Abstand zwischen der oberen und der mittleren Türbandlinie 350 ± 0,1 mm.

Öffnet eine Tür nach außen, muss der Stift gesichert werden, um ein unberechtigtes Öffnen der Tür zu verhindern. Die Sicherung erfolgt in diesem Fall durch eine Madenschraube, die seitlich in die Rolle eingesetzt wird und sich nur bei geöffneter Tür lösen lässt.
